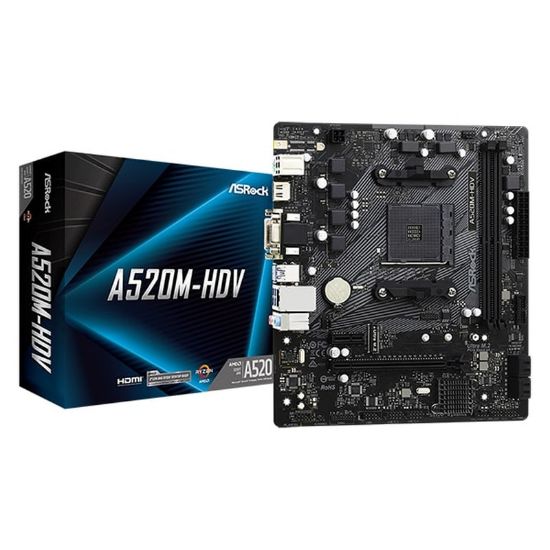

ASRock A520M-HDV

Značajke
- Podržava AMD AM4 Socket Ryzen 3000, 4000 G-serije i 5000 i 5000 G-serije stolnih procesora*
- 6-fazni dizajn napajanja
- Podržava DDR4 4733+ (OC)
- 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
- Mogućnosti grafičkog izlaza: D-Sub, DVI-D, HDMI
- 7.1 CH HD audio (Realtek ALC887 Audio Codec)
- 4 x SATA3, 1 x Ultra M.2 (Gen3 x4 & SATA3)
- 6 x USB 3.2 Gen1 (4 x stražnja, 2 x prednja)
- 6 x USB 2.0 (2 x stražnja, 4 x prednja)
- Realtek Gigabit LAN
* Nije kompatibilan s AMD Ryzen 5 3400G i Ryzen 3 3200G.


Specifikacije
Jedinstvena značajka
- ASRock Super Alloy
* Vrhunska prigušnica od 50 A
* Sapphire Black PCB
* PCB od staklene tkanine visoke gustoće
- ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
- ASRock Full Spike Protection (za sve USB, Audio, LAN priključke)
- ASRock Live Update & APP Shop

CPU
- Podržava AMD AM4 Socket Ryzen 3000, 4000 G-serije i 5000 i 5000 G-serije stolnih procesora*
- Dizajn sa 6 faza napajanja
* Nije kompatibilan s AMD Ryzen 5 3400G i Ryzen 3 3200G.

Čipset
- AMD A520

Memorija
- Dvokanalna DDR4 memorijska tehnologija
- 2 x DDR4 DIMM utora
- CPU serije AMD Ryzen (Vermeer) podržavaju DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC i ne-ECC, memorija bez međuspremnika*
- CPU serije AMD Ryzen (Matisse) podržavaju DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC i ne-ECC, memorija bez međuspremnika*
- APU serije AMD Ryzen (Cezanne) podržavaju DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC i ne-ECC, memorija bez međuspremnika*
- APU serije AMD Ryzen (Renoir) podržavaju DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC i ne-ECC, memorija bez međuspremnika*
- Maks. kapacitet sistemske memorije: 64GB**
- Podržava Extreme Memory Profile (XMP) memorijske module
- 15µ zlatni kontakt u DIMM utorima
* Za Ryzen seriju APU-ova (Cezanne i Renoir), ECC je podržan samo s PRO CPU-ima.

BIOS
- 128 Mb AMI UEFI Legal BIOS s podrškom za GUI
- Podržava "Plug and Play"
- Događaji buđenja usklađenosti s ACPI 5.1
- Podržava skakače
- Podrška za SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VDDP višestruko podešavanje napona

Grafika
- Integrirana AMD Radeon™ Vega Series grafika u Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Zajednička memorija zadana 2 GB. Maksimalna dijeljena memorija podržava do 16 GB.**
- Tri mogućnosti grafičkog izlaza: D-Sub, DVI-D i HDMI
- Podržava trostruki monitor
- Podržava HDMI 2.1 s maks. rezolucija do 4K x 2K (4096x2160) @ 60Hz
- Podržava DVI-D s max. rezolucija do 1920x1200 @ 60Hz
- Podržava D-Sub s max. rezolucija do 1920x1200 @ 60Hz
- Podržava Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) s HDMI 2.1 priključkom (potreban je usklađen HDMI monitor)
- Podržava HDR (High Dynamic Range) s HDMI 2.1
- Podržava HDCP 2.3 s DVI-D i HDMI 2.1 priključcima
- Podržava 4K Ultra HD (UHD) reprodukciju s HDMI 2.1 priključkom
- Podržava Microsoft PlayReady
* Stvarna podrška može se razlikovati ovisno o procesoru
**Maksimalna dijeljena memorija od 16 GB zahtijeva instaliranu sistemsku memoriju od 32 GB.

Audio
- 7.1 CH HD audio (Realtek ALC887/897 audio kodek)
- Podržava zaštitu od prenapona

LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Podržava Wake-On-LAN
- Podržava Lightning/ESD zaštitu
- Podržava energetski učinkovit Ethernet 802.3az
- Podržava PXE

Utori
- 1 x PCI Express 3.0 x16 utor (PCIE2: x16 mod)*
- 1 x PCI Express 3.0 x1 utor
* Podržava NVMe SSD kao diskove za pokretanje

Skladištenje
- CPU:
* 1 x Ultra M.2 utičnica (M2_1, tipka M), podržava tip 2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) načine*
- Čipset:
* 4 x SATA3 6,0 Gb/s konektora
* Podržava NVMe SSD kao diskove za pokretanje
* Podržava ASRock U.2 Kit

RAID
- Podržava RAID 0, RAID 1 i RAID 10 za SATA uređaje za pohranu

Priključak
- 1 x SPI TPM zaglavlje
- 1 x zaglavlje COM porta
- 1 x ulaz u kućište i zaglavlje zvučnika
- 1 x CPU priključak za ventilator (4-pinski)*
- 2 x konektora za ventilator kućišta (4-pinski) (pametna kontrola brzine ventilatora)**
- 1 x 24 pinski ATX konektor za napajanje
- 1 x 4 pinski 12V konektor za napajanje
- 1 x audio konektor na prednjoj ploči
- 2 x USB 2.0 priključka (podržava 4 USB 2.0 priključka) (podržava ESD zaštitu)
- 1 x USB 3.2 Gen1 priključak (podržava 2 USB 3.2 Gen1 porta) (podržava ESD zaštitu)
* Priključak za CPU ventilator podržava CPU ventilator maksimalne snage 1 A (12 W).
** Ventilator kućišta podržava ventilator vodenog hladnjaka maksimalne snage 1 A (12 W).
*** CHA_FAN2 može automatski otkriti je li 3-pinski ili 4-pinski ventilator u upotrebi.

I/O na stražnjoj ploči
- 1 x PS/2 priključak za miš/tipkovnicu
- 1 x D-Sub priključak
- 1 x DVI-D priključak
- 1 x HDMI priključak
- 2 x USB 2.0 porta (podržava ESD zaštitu)
- 4 x USB 3.2 Gen1 porta (podržava ESD zaštitu)
- 1 x RJ-45 LAN priključak s LED-om (ACT/LINK LED i SPEED LED)
- HD audio priključci: Linijski ulaz / Prednji zvučnik / Mikrofon

Softver i UEFI
- Softver
* ASRock Motherboard Utility (A-Tuning)
* ASRock XFast LAN
- UEFI
* ASRock Full HD UEFI
* ASRock Instant Flash

CD za podršku
- Upravljački programi, uslužni programi, antivirusni softver (probna verzija)

Pribor
- Vodič za brzu instalaciju, CD za podršku, I/O štit
- 2 x SATA podatkovni kabel
- 1 x vijak za M.2 utičnicu

Monitor hardvera
- Senzor temperature: CPU, kućište
- Tahometar ventilatora: CPU, ventilatori kućišta
- Tihi ventilator (automatsko podešavanje brzine ventilatora kućišta prema CPU temperaturi): CPU, ventilatori kućišta
- Kontrola više brzina ventilatora: CPU, ventilatori kućišta
- CASE OPEN otkrivanje
- Praćenje napona: +12V, +5V, +3.3V, CPU Vcore

Form Factor
- Micro ATX format: 9,0 in x 7,9 in, 23,0 cm x 20,1 cm
- Dizajn čvrstog kondenzatora

OS
- Microsoft Windows 10 64-bit / 11 64-bit

Certifikati
- FCC, CE
- Spremno za ErP/EuP (potrebno je napajanje spremno za ErP/EuP)
